一、概述

Designer中的Graphics View部件是个图形视图部件，对应类为QGraphicsView，其功能不是简单的显示图形，老猿认为这是一种特殊的视图，它与QGraphicsScene配套实现了类似Model/View的架构。

本节不介绍QGraphicsView和QGraphicsScene的所有属性、方法，大家可以参考官方文档，另外老猿推荐《Qt绘图之QGraphicsScene QGraphicsView QGraphicsItem详解》供大家参考。

二、QGraphicsView功能简介

QGraphicsView主要是用于界面显示图形的，显示的内容由QGraphicsScene决定。QGraphicsView支持鼠标的拖拽、点击、滚动等事件，可以根据滚动条策略控制滚动条的出现，提供视图、场景的坐标映射，支持设置对齐方式。

具体属性、方法、信号可以参考官方文档以及上面推荐的博文，在此需要重点说明如下几点：

  1. QGraphicsView默认是带有内边距和边界，会导致内置于内的QGraphicsScene坐标与视图看到的效果不一致，具体请参考《QT：QGraphicsView QGraphicsScene QGraphicsItem理解》
  2. QGraphicsView的坐标体系与QWidget的坐标体系相同，视口范围需要从其viewport视口属性获取
  3. QGraphicsView的场景可以从scene()方法获取，场景大小范围可以从sceneRect()获取
  4. QGraphicsView的默认是居中对齐的，所以如果添加显示对象，默认是显示在中央的

三、QGraphicsScene功能简介

QGraphicsScene用于管理一个需要绘制的图形对象，每个对象称为图元（基类为QGraphicsItem），如果理解QGraphicsScene为一个Model对象的话，QGraphicsItem就是Model中的项。

QGraphicsItem具体属性、方法、信号可以参考官方文档以及上面推荐的博文，在此需要重点说明如下几点：

  1. QGraphicsScene的图元类型有多种，每种图元在添加时要调用专属的添加方法，方法会返回对应的图元类型对象。这些方法包括addLine()、addPath()、addPixmap()、 addRect()、 addText()、addEllipse（）、addPolygon（）、addSimpleText等
  2. QGraphicsScene的图元都可以通过setPos方法改变其位置，但需要注意，QGraphicsScene的坐标体系与QGraphicsView不同，具体请参考前面推荐的博文
  3. QGraphicsScene提供了大多数的鼠标和键盘等事件处理虚方法，如mousePressEvent、mouseMoveEvent、mouseReleaseEvent、mouseDoubleClickEvent、keyReleaseEvent、keyPressEvent等，可以通过子类化或者动态赋值方式接管相关的事件处理，从而实现对应的处理。但需要注意的是，这些方法中鼠标的位置应该通过scenePos()来获取，不能通过pos（）来获取，pos是仅当鼠标点击了对应图元的时候才有值

四、案例

4.1、案例功能说明

在案例中需要在界面上显示如下内容：
在这里插入图片描述
并实现除HELLO外的部分随鼠标点击移动位置。上面的内容包括图片、文字、直线、椭圆以及曲线。

4.2、界面设计

界面UI设计非常简单，就是一个窗口中放置了一个QGraphicsView，如图：
在这里插入图片描述
窗口命名为mainWin，图形视图命名为graphicsView。

4.3、实现界面派生类构造方法

构造方法中除了图形界面初始化外，还将图形视图的内边距和边界去除、改变图形视图的对齐方式、设置场景大小和图形视图大小一致，并绘制图形，同时接管图形场景的mousePressEvent 方法。具体代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
class mainWin(QtWidgets.QWidget,ui_mainWin.Ui_mainWin):
    def __init__(self):
        super().__init__()
        self.setupUi(self)
        self.graphicsView.setStyleSheet("padding: 0px; border: 0px;")#内边距和边界去除
        self.scene = QtWidgets.QGraphicsScene(self)
        self.graphicsView.setAlignment(QtCore.Qt.AlignLeft | QtCore.Qt.AlignTop) #改变对齐方式

        self.graphicsView.setSceneRect(0,0,self.graphicsView.viewport().width(),self.graphicsView.height()) #设置图形场景大小和图形视图大小一致
        self.graphicsView.setScene(self.scene)
        self.addScenes() #调用绘制图形的方法
        self.scene.mousePressEvent = self.mousePressEvent  #接管图形场景的鼠标事件

4.4、实现绘制图形的addScenes方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
    def addScenes(self): #绘制图形
        originX,originY = 40,60  #坐标基点
        self.itemHELLO = self.scene.addText("HELLO!")  #输出hello
        self.itemHELLO.setPos(0, 0)

        #绘制矩形
        pen = QtGui.QPen(QtGui.QColor(QtCore.Qt.red))
        rectF = QtCore.QRectF(originX+300-8, originY-25, 20, 50)
        self.elpItem = self.scene.addEllipse(rectF, pen)

        # 绘制曲线
        pen.setColor(QtGui.QColor(QtCore.Qt.blue))
        path = QtGui.QPainterPath()
        path.moveTo(originX,originY)
        path.cubicTo(originX+100, originY-150, originX+200, originY+150,originX+300,originY)
        myGradient = QtGui.QLinearGradient()
        myFont = QtGui.QFont()
        textPoint = QtCore.QPointF(originX+35,originY-4)
        path.addText(textPoint, myFont, "老猿Python")
        self.itemPath = self.scene.addPath(path,pen,myGradient)
        #绘制下划线
        pen.setColor(QtGui.QColor(QtCore.Qt.darkRed))
        line = QtCore.QLineF(QtCore.QPointF(originX+190, originY-20), QtCore.QPointF(originX+275, originY-20))
        self.itemLine = self.scene.addLine(line, pen)
        self.itemLine.setPos(0,originY-20)

        #绘制文字
        self.itemText = self.scene.addText("跟老猿学Python!")
        self.itemText.setPos(originX+185,originY+1)

        #绘制图片
        pixmap = QtGui.QPixmap(r"F:\coffeDog\咖啡狗小图.jpg")
        self.pixmapItem = self.scene.addPixmap(pixmap)
        self.pixmapItem.setPos(originX-34,originY-16)

        #绘制x轴
        pen.setColor(QtGui.QColor(QtCore.Qt.red))
        self.xLine = self.scene.addLine(originX,originY, originX+300, originY, pen)

4.5、实现鼠标按键响应myMousePressEvent方法

注意这个方法不要命名为mousePressEvent，因为这样不但会接管图形场景的鼠标按键事件，而且会接管主窗口的鼠标按键事件，而二者的参数类型是不同的，对应属性也不同。

1
2
3
4
5
6
    def myMousePressEvent(self,mouseEvent):
        print("myMousePressEvent",mouseEvent.type(),mouseEvent.scenePos())
        point = mouseEvent.scenePos()
        if  point:
            self.movePath(point) #移动相关图元，方法单独实现
        else:print("not valid point")

4.6、实现图元移动的movePath方法

在该方法中需要将相关图元的位置同步移动，所以在绘制方法中记录下来了所有图元对象。移动图元是参考图片的坐标。

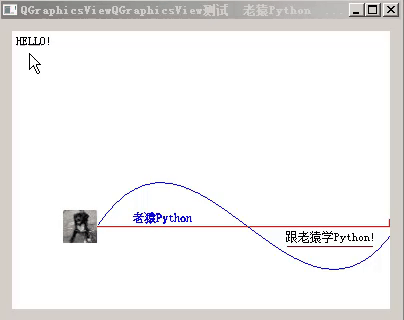

4.7、运行效果

在这里插入图片描述
