Qt之QGraphicsView实战篇


作者：billy
版权声明：著作权归作者所有，商业转载请联系作者获得授权，非商业转载请注明出处

前言

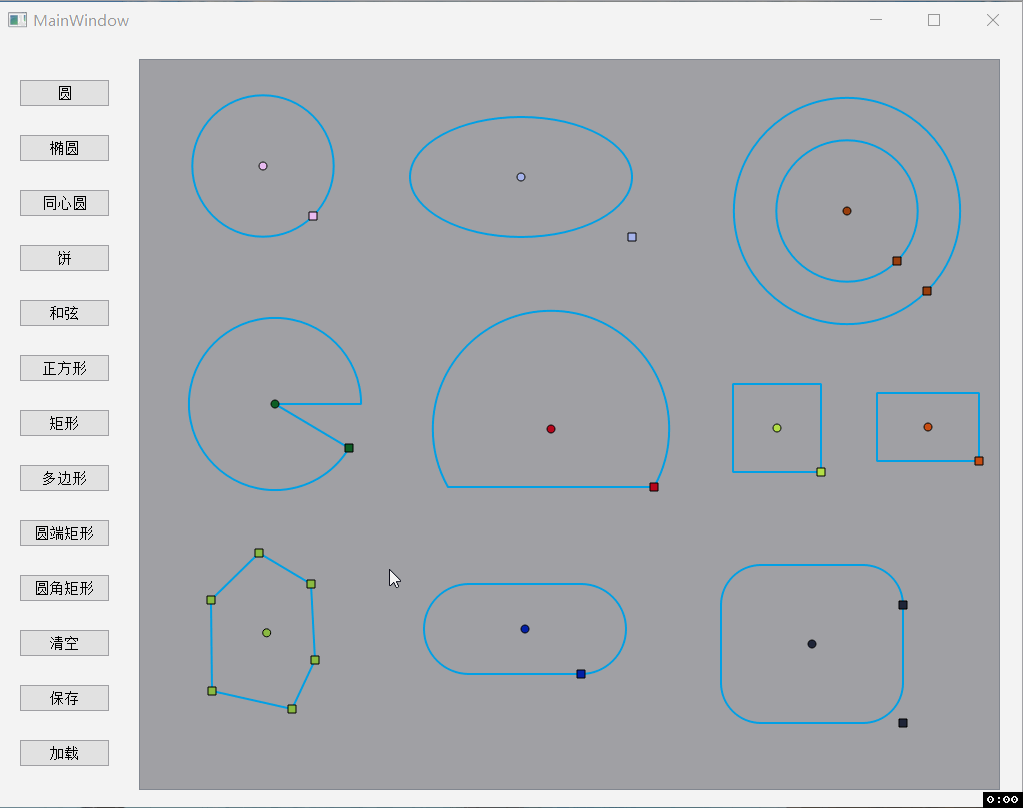

前面的章节介绍了 Graphics View 绘图架构，终于到实战了，真的是千呼万唤始出来！这一章节就用 Graphics View 绘图架构来做一个绘图工具，实现一些基础图形的绘制，废话不多说先来看一下结果演示：

在这里插入图片描述

图形绘制介绍

我们知道简单的几何图形，只要确定两个点就可以完成绘制。比如要画一个圆，一个点可以定为圆心，由另一个点则可以计算出到圆心的距离，即圆的为半径，确定了圆心和半径那么这个圆就完成了。

同样的道理，椭圆、正方形、矩形、圆端矩形，也可以由一个中心点和一个可拖动来改变图形的形状和大小的点（这里我们管这个点叫边缘点）来确定，边缘点的坐标可以直接用来确定图形的宽度和高度。

而在饼、和弦中，边缘点不仅仅是用来决定图形的宽度和高度，还需要用来确定角度（与X轴正方向的夹角）。

最麻烦的是多边形，因为每点击一下就需要绘制一个点并且完成连线，所以需要把每个点的坐标从场景传递到图形，然后在图形中完成绘制。

自定义功能图元 - 点

点依附于图形之上，所以构造函数中需要传入一个图形，代表这个点在这个图形上，并且需要初始化点的坐标和类型；

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
class BPointItem : public QObject, public QAbstractGraphicsShapeItem
{
    Q_OBJECT

public:
    enum PointType {
        Center = 0, // 中心点
        Edge,       // 边缘点（可拖动改变图形的形状、大小）
        Special     // 特殊功能点
    };

    BPointItem(QAbstractGraphicsShapeItem* parent, QPointF p, PointType type);

    QPointF getPoint() { return m_point; }
    void setPoint(QPointF p) { m_point = p; }

protected:
    virtual QRectF boundingRect() const override;

    virtual void paint(QPainter *painter,
                       const QStyleOptionGraphicsItem *option,
                       QWidget *widget) override;

    virtual void mouseMoveEvent(QGraphicsSceneMouseEvent *event) override;

private:
    QPointF m_point;
    PointType m_type;
};

根据类型不同，绘制的形状也不同。中心点是一个圆，并且光标是 OpenHandCursor，而其他类型的点则是一个正方形，光标是 PointingHandCursor；

当我们移动点的时候，如果是中心点则会整个图形一起移动，而移动边缘点的时候会根据边缘点的坐标来动态改变图形的形状，这里代码比较多就不贴了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
BPointItem::BPointItem(QAbstractGraphicsShapeItem* parent, QPointF p, PointType type)
    : QAbstractGraphicsShapeItem(parent)
    , m_point(p)
    , m_type(type)
{
    this->setPos(m_point);
    this->setFlags(QGraphicsItem::ItemIsSelectable |
                   QGraphicsItem::ItemIsMovable |
                   QGraphicsItem::ItemIsFocusable);

    switch (type) {
    case Center:
        this->setCursor(Qt::OpenHandCursor);
        break;
    case Edge:
        this->setCursor(Qt::PointingHandCursor);
        break;
    case Special:
        this->setCursor(Qt::PointingHandCursor);
        break;
    default: break;
    }
}

QRectF BPointItem::boundingRect() const
{
    return QRectF(-4, -4, 8, 8);
}

void BPointItem::paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget)
{
    Q_UNUSED(option);
    Q_UNUSED(widget);
    painter->setPen(this->pen());
    painter->setBrush(this->brush());
    this->setPos(m_point);

    switch (m_type) {
    case Center:
        painter->drawEllipse(-4, -4, 8, 8);
        break;
    case Edge:
        painter->drawRect(QRectF(-4, -4, 8, 8));
        break;
    case Special:
        painter->drawRect(QRectF(-4, -4, 8, 8));
        break;
    default: break;
    }
}

void BPointItem::mouseMoveEvent(QGraphicsSceneMouseEvent *event)
{
    if ( event->buttons() == Qt::LeftButton ) {
        qreal dx = event->scenePos().x() - event->lastScenePos().x();
        qreal dy = event->scenePos().y() - event->lastScenePos().y();

        BGraphicsItem* item = static_cast<BGraphicsItem *>(this->parentItem());
        BGraphicsItem::ItemType itemType = item->getType();

        switch (m_type) {
        case Center: {
            item->moveBy(dx, dy);
            this->scene()->update();
        } break;
        case Edge: {
            略...
        } break;
        case Special: {
            略...
        } break;
        default: break;
        }
    }
}

自定义图元基类

定义了一个图元基类，每一个图元都至少需要一个中心点、一个边缘点和图元类型。重写了焦点事件，当获得焦点时会改变颜色；

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
class BGraphicsItem : public QObject, public QAbstractGraphicsShapeItem
{
    Q_OBJECT

public:
    enum ItemType {
        Circle = 0,         // 圆
        Ellipse,            // 椭圆
        Concentric_Circle,  // 同心圆
        Pie,                // 饼
        Chord,              // 和弦
        Rectangle,          // 矩形
        Square,             // 正方形
        Polygon,            // 多边形
        Round_End_Rectangle,// 圆端矩形
        Rounded_Rectangle   // 圆角矩形
    };

    QPointF getCenter() { return m_center; }
    void setCenter(QPointF p) { m_center = p; }

    QPointF getEdge() { return m_edge; }
    void setEdge(QPointF p) { m_edge = p; }

    ItemType getType() { return m_type; }

protected:
    BGraphicsItem(QPointF center, QPointF edge, ItemType type);

    virtual void focusInEvent(QFocusEvent *event) override;
    virtual void focusOutEvent(QFocusEvent *event) override;

protected:
    QPointF m_center;
    QPointF m_edge;
    ItemType m_type;
    BPointItemList m_pointList;

    QPen m_pen_isSelected;
    QPen m_pen_noSelected;
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
BGraphicsItem::BGraphicsItem(QPointF center, QPointF edge, ItemType type)
    : m_center(center), m_edge(edge), m_type(type)
{
    m_pen_noSelected.setColor(QColor(0, 160, 230));
    m_pen_noSelected.setWidth(2);
    m_pen_isSelected.setColor(QColor(255, 0, 255));
    m_pen_isSelected.setWidth(2);

    this->setPen(m_pen_noSelected);
    this->setFlags(QGraphicsItem::ItemIsSelectable |
                   QGraphicsItem::ItemIsMovable |
                   QGraphicsItem::ItemIsFocusable);
}

void BGraphicsItem::focusInEvent(QFocusEvent *event)
{
    Q_UNUSED(event);
    this->setPen(m_pen_isSelected);
}

void BGraphicsItem::focusOutEvent(QFocusEvent *event)
{
    Q_UNUSED(event);
    this->setPen(m_pen_noSelected);
}

矩形

以矩形为例来介绍一下图元，构造函数参数为中心点坐标和矩形的宽、高、类型。初始化中心点和边缘点之后即可绘制出矩形，重写 paint 函数把矩形的宽和高绑定到 m_edge 的坐标，矩形的大小就由边缘点的坐标决定，当我们拖到边缘点时只需更新 m_edge 的坐标，矩形的形状就能动态改变；

1
2
3
4
5
6
7
8
9
10
11
12
class BRectangle : public BGraphicsItem
{
public:
    BRectangle(qreal x, qreal y, qreal width, qreal height, ItemType type);

protected:
    virtual QRectF boundingRect() const override;

    virtual void paint(QPainter *painter,
                       const QStyleOptionGraphicsItem *option,
                       QWidget *widget) override;
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
BRectangle::BRectangle(qreal x, qreal y, qreal width, qreal height, ItemType type)
    : BGraphicsItem(QPointF(x,y), QPointF(width/2,height/2), type)
{
    BPointItem *point = new BPointItem(this, m_edge, BPointItem::Edge);
    point->setParentItem(this);
    m_pointList.append(point);
    m_pointList.append(new BPointItem(this, m_center, BPointItem::Center));
    m_pointList.setRandColor();
}

QRectF BRectangle::boundingRect() const
{
    return QRectF(m_center.x() - m_edge.x(), m_center.y() - m_edge.y(), m_edge.x() * 2, m_edge.y() * 2);
}

void BRectangle::paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget)
{
    Q_UNUSED(option);
    Q_UNUSED(widget);
    painter->setPen(this->pen());
    painter->setBrush(this->brush());

    QRectF ret(m_center.x() - m_edge.x(), m_center.y() - m_edge.y(), m_edge.x() * 2, m_edge.y() * 2);
    painter->drawRect(ret);
}

自定义场景

当我们绘制多边形时，需要每点击一下绘制点和连线。此时我们的鼠标点击事件是在场景中的，而我们需要把场景中的坐标传递到图元中，所以我们需要自定义场景来重写场景中的鼠标事件；

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
class BQGraphicsScene : public QGraphicsScene
{
    Q_OBJECT

public:
    BQGraphicsScene(QObject *parent = nullptr);

    void startCreate();

protected:
    virtual void mousePressEvent(QGraphicsSceneMouseEvent *event);

signals:
    void updatePoint(QPointF p, QList<QPointF> list, bool isCenter);
    void createFinished();

protected:
    QList<QPointF> m_list;
    bool is_creating_BPolygon;
};

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
BQGraphicsScene::BQGraphicsScene(QObject *parent) : QGraphicsScene(parent)
{
    is_creating_BPolygon = false;
}

void BQGraphicsScene::startCreate()
{
    is_creating_BPolygon = true;
    m_list.clear();
}

void BQGraphicsScene::mousePressEvent(QGraphicsSceneMouseEvent *event)
{
    if (is_creating_BPolygon) {
        QPointF p(event->scenePos().x(), event->scenePos().y());

        switch ( event->buttons() )
        {
        case Qt::LeftButton: {
            m_list.push_back(p);
            emit updatePoint(p, m_list, false);
        } break;
        case Qt::RightButton: {
            if (m_list.size() >= 3) {
                emit updatePoint(p, m_list, true);
                emit createFinished();
                is_creating_BPolygon = false;
                m_list.clear();
            }
        } break;
        default: break;
        }
    } else {
        QGraphicsScene::mousePressEvent(event);
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
void MainWindow::on_polygonBtn_clicked()
{
    m_scene.startCreate();
    setBtnEnabled(false);
    BPolygon *m_polygon = new BPolygon(BGraphicsItem::ItemType::Polygon);
    m_scene.addItem(m_polygon);

    connect(&m_scene, SIGNAL(updatePoint(QPointF, QList<QPointF>, bool)), m_polygon, SLOT(pushPoint(QPointF, QList<QPointF>, bool)));
    connect(&m_scene, &BQGraphicsScene::createFinished, [=](){
        setBtnEnabled(true);
    });
}

右键弹窗修改属性

在这里插入图片描述

右键跳出弹窗可以重写 contextMenuEvent 函数来完成，弹窗中需要哪些控件可以自定义实现;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
void BEllipse::contextMenuEvent(QGraphicsSceneContextMenuEvent *event)
{
    if ( !this->isSelected() )
        return;

    QMenu* menu = new QMenu();
    menu->setStyleSheet("QMenu { background-color:rgb(89,87,87); border: 5px solid rgb(235,110,36); }");

    QSpinBox* width_spinBox = new QSpinBox(menu);
    width_spinBox->setStyleSheet("QSpinBox{ width:120px; height:30px;}");
    width_spinBox->setRange(0, 1000);
    width_spinBox->setPrefix("w: ");
    width_spinBox->setSuffix(" mm");
    width_spinBox->setSingleStep(1);
    width_spinBox->setValue(2 * abs(m_edge.x()));
    connect(width_spinBox, static_cast<void (QSpinBox::*)(int)>(&QSpinBox::valueChanged), [=](int v){
        m_edge.setX(v/2);
        m_pointList.at(0)->setPoint(m_edge);
        this->hide();
        this->update();
        this->show();
    });

    QSpinBox* height__spinBox = new QSpinBox(menu);
    height__spinBox->setStyleSheet("QSpinBox{ width:120px; height:30px;}");
    height__spinBox->setRange(0, 1000);
    height__spinBox->setPrefix("h: ");
    height__spinBox->setSuffix(" mm");
    height__spinBox->setSingleStep(1);
    height__spinBox->setValue(2 * abs(m_edge.y()));
    connect(height__spinBox, static_cast<void (QSpinBox::*)(int)>(&QSpinBox::valueChanged), [=](int v){
        m_edge.setY(v/2);
        m_pointList.at(0)->setPoint(m_edge);
        this->hide();
        this->update();
        this->show();
    });

    QWidgetAction* width_widgetAction = new QWidgetAction(menu);
    width_widgetAction->setDefaultWidget(width_spinBox);
    menu->addAction(width_widgetAction);

    QWidgetAction* height_widgetAction = new QWidgetAction(menu);
    height_widgetAction->setDefaultWidget(height__spinBox);
    menu->addAction(height_widgetAction);

    menu->exec(QCursor::pos());
    delete menu;

    QGraphicsItem::contextMenuEvent(event);
}
