13. 启动期间的内存管理之build_zonelists初始化备用内存域列表zonelists


1 今日内容(第二阶段(二)–初始化备用内存域列表zonelists)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
start_kernel()
    |---->page_address_init()
    |     考虑支持高端内存
    |     业务：初始化page_address_pool链表；
    |          将page_address_maps数组元素按索引降序插入
    |          page_address_pool链表;
    |          初始化page_address_htable数组.
    |
    |---->setup_arch(&command_line);
    |     初始化特定体系结构的内容
          |
          |---->arm64_memblock_init( );
          |     初始化引导阶段的内存分配器memblock
          |
          |---->paging_init();
          |     分页机制初始化
          |
          |---->bootmem_init();
          |     始化内存数据结构包括内存节点, 内存域和页帧page
                |
                |---->arm64_numa_init();
                |     支持numa架构
                |
                |---->zone_sizes_init(min, max);
                    来初始化节点和管理区的一些数据项
                    |
                    |---->free_area_init_node
                    |   初始化内存节点
                    |
                        |---->free_area_init_core
                            |   初始化zone
                            |
                            |---->memmap_init
                            |   初始化page页面
                |
                |---->memblock_dump_all();
                |   初始化完成, 显示memblock的保留的所有内存信息
               |
    |---->build_all_zonelist()      [当前位置]
    |     为系统中的zone建立后备zone的列表.
    |     所有zone的后备列表都在
    |     pglist_data->node_zonelists[0]中;
    |
    |     期间也对per-CPU变量boot_pageset做了初始化.
    |

bootmem_init已经完成了节点和管理区的关键数据已完成初始化, 内核在后面为内存管理做得一个准备工作就是将所有节点的管理区都链入到zonelist中，便于后面内存分配工作的进行.

内核在start_kernel()-->build_all_zonelist()中完成zonelist的初始化

2 后备内存域列表zonelists

内核setup_arch的最后通过bootmem_init中完成了内存数据结构的初始化(包括内存结点pg_data_t,内存管理域zone和页面信息page),数据结构已经基本准备好了,在后面为内存管理做得一个准备工作就是将所有节点的管理区都链入到zonelist中, 便于后面内存分配工作的进行.

2.1 回到start_kernel函数(已经完成的工作)

前面我们分析了start_kernel()->setup_arch()函数,已经完成了memblock内存分配器的创建和初始化工作,然后paging_init也完成分页机制的初始化, 然后bootmem_init也完成了内存结点和内存管理域的初始化工作.setup_arch函数已经执行完了, 现在我们回到start_kernel

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
asmlinkage __visible void __init start_kernel(void)
{

    setup_arch(&command_line);


    build_all_zonelists(NULL, NULL);
    page_alloc_init();


    /*
     * These use large bootmem allocations and must precede
     * mem_init();
     * kmem_cache_init();
     */
    mm_init();

    kmem_cache_init_late();

    kmemleak_init();
    setup_per_cpu_pageset();

    rest_init();
}

下面内核开始通过start_kernel()->build_all_zonelists来设计内存的组织形式

2.2 后备内存域列表zonelist

内存节点pg_data_t中将内存节点中的内存区域zone按照某种组织层次存储在一个zonelist中, 即pglist_data->node_zonelists成员信息

1
2
3
4
5
6
//  http://lxr.free-electrons.com/source/include/linux/mmzone.h?v=4.7#L626
typedef struct pglist_data
{
    struct zone node_zones[MAX_NR_ZONES];
    struct zonelist node_zonelists[MAX_ZONELISTS];
}

内核定义了内存的一个层次结构关系,首先试图分配廉价的内存，如果失败，则根据访问速度和容量，逐渐尝试分配更昂贵的内存.

高端内存最廉价, 因为内核没有任何部分依赖于从该内存域分配的内存, 如果高端内存用尽, 对内核没有副作用, 所以优先分配高端内存

普通内存域的情况有所不同, 许多内核数据结构必须保存在该内存域, 而不能放置到高端内存域, 因此如果普通内存域用尽, 那么内核会面临内存紧张的情况

DMA内存域最昂贵，因为它用于外设和系统之间的数据传输。
举例来讲，如果内核指定想要分配高端内存域。它首先在当前结点的高端内存域寻找适当的空闲内存段，如果失败，则查看该结点的普通内存域，如果还失败，则试图在该结点的DMA内存域分配。如果在3个本地内存域都无法找到空闲内存，则查看其他结点。这种情况下，备选结点应该尽可能靠近主结点，以最小化访问非本地内存引起的性能损失。

2.3 build_all_zonelists初始化zonelists

内核在start_kernel中通过build_all_zonelists完成了内存结点及其管理内存域的初始化工作, 调用如下

1
  build_all_zonelists(NULL, NULL);

build_all_zonelists建立内存管理结点及其内存域的组织形式,将描述内存的数据结构(结点,管理域,页帧)通过一定的算法组织在一起,方便以后内存管理工作的进行. 该函数定义在mm/page_alloc.c?v4.7, line 5029

2.4 build_all_zonelists函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
/*
 * Called with zonelists_mutex held always
 * unless system_state == SYSTEM_BOOTING.
 *
 * __ref due to (1) call of __meminit annotated setup_zone_pageset
 * [we're only called with non-NULL zone through __meminit paths] and
 * (2) call of __init annotated helper build_all_zonelists_init
 * [protected by SYSTEM_BOOTING].
 */
void __ref build_all_zonelists(pg_data_t *pgdat, struct zone *zone)
{
    /*  设置zonelist中节点和内存域的组织形式
     *  current_zonelist_order变量标识了当前系统的内存组织形式
     *  zonelist_order_name以字符串存储了系统中内存组织形式的名称  */
    set_zonelist_order();

    if (system_state == SYSTEM_BOOTING) {
        build_all_zonelists_init();
    } else {
#ifdef CONFIG_MEMORY_HOTPLUG
        if (zone)
            setup_zone_pageset(zone);
#endif
        /* we have to stop all cpus to guarantee there is no user
           of zonelist */
        stop_machine(__build_all_zonelists, pgdat, NULL);
        /* cpuset refresh routine should be here */
    }
    vm_total_pages = nr_free_pagecache_pages();
    /*
     * Disable grouping by mobility if the number of pages in the
     * system is too low to allow the mechanism to work. It would be
     * more accurate, but expensive to check per-zone. This check is
     * made on memory-hotadd so a system can start with mobility
     * disabled and enable it later
     */
    if (vm_total_pages < (pageblock_nr_pages * MIGRATE_TYPES))
        page_group_by_mobility_disabled = 1;
    else
        page_group_by_mobility_disabled = 0;

    pr_info("Built %i zonelists in %s order, mobility grouping %s.  Total pages: %ld\n",
        nr_online_nodes,
        zonelist_order_name[current_zonelist_order],
        page_group_by_mobility_disabled ? "off" : "on",
        vm_total_pages);
#ifdef CONFIG_NUMA
    pr_info("Policy zone: %s\n", zone_names[policy_zone]);
#endif
}

3 设置结点初始化顺序

在build_all_zonelists开始,首先内核通过set_zonelist_order函数设置了zonelist_order,如下所示, 参见mm/page_alloc.c?v=4.7, line 5031

1
2
3
4
5
void __ref build_all_zonelists(pg_data_t *pgdat, struct zone *zone)
{
    set_zonelist_order();
    /* .......  */
}

3.1 zonelist

新的内核已经去掉了

前面我们讲解内存管理域时候讲解到,系统中的所有管理域都存储在一个多维的数组zone_table.内核在初始化内存管理区时,必须要建立管理区表zone_table. 参见mm/page_alloc.c?v=2.4.37, line 38

1
2
3
4
5
6
7
8
/*
 *
 * The zone_table array is used to look up the address of the
 * struct zone corresponding to a given zone number (ZONE_DMA,
 * ZONE_NORMAL, or ZONE_HIGHMEM).
 */
zone_t *zone_table[MAX_NR_ZONES*MAX_NR_NODES];
EXPORT_SYMBOL(zone_table);

  • MAX_NR_NODES为系统中内存结点的数目

  • MAX_NR_ZONES为系统中单个内存结点所拥有的最大内存区域数目

3.2 内存域初始化顺序zonelist_order

NUMA系统中存在多个节点, 每个节点对应一个struct pglist_data结构, 每个结点中可以包含多个zone,如:ZONE_DMA,ZONE_NORMAL,这样就产生几种排列顺序, 以2个节点2个zone为例(zone从高到低排列,ZONE_DMA0表示节点0的ZONE_DMA，其它类似).

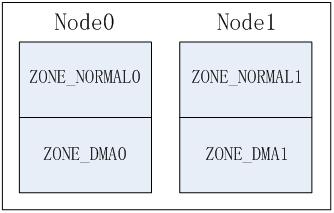

  • Legacy方式, 每个节点只排列自己的zone；

Legacy方式

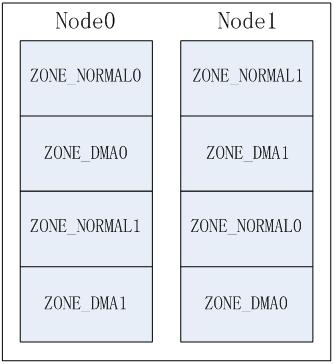

  • Node方式, 按节点顺序依次排列，先排列本地节点的所有zone，再排列其它节点的所有zone。

Node方式

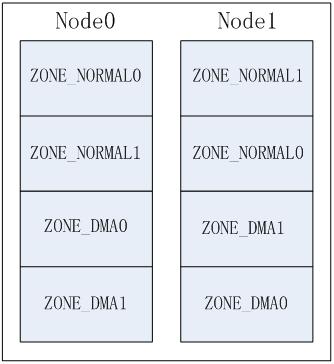

  • Zone方式, 按zone类型从高到低依次排列各节点的同相类型zone

Zone方式

可通过启动参数"numa_zonelist_order"来配置zonelist order，内核定义了3种配置, 这些顺序定义在mm/page_alloc.c?v=4.7, line 4551

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// http://lxr.free-electrons.com/source/mm/page_alloc.c?v=4.7#L4551
/*
 *  zonelist_order:
 *  0 = automatic detection of better ordering.
 *  1 = order by ([node] distance, -zonetype)
 *  2 = order by (-zonetype, [node] distance)
 *
 *  If not NUMA, ZONELIST_ORDER_ZONE and ZONELIST_ORDER_NODE will create
 *  the same zonelist. So only NUMA can configure this param.
 */
#define ZONELIST_ORDER_DEFAULT  0 /* 智能选择Node或Zone方式 */

#define ZONELIST_ORDER_NODE     1 /* 对应Node方式 */

#define ZONELIST_ORDER_ZONE     2 /* 对应Zone方式 */

注意

在非NUMA系统中(比如UMA),由于只有一个内存结点,因此ZONELIST_ORDER_ZONE和ZONELIST_ORDER_NODE选项会配置相同的内存域排列方式, 因此, 只有NUMA可以配置这几个参数

全局的current_zonelist_order变量标识了系统中的当前使用的内存域排列方式, 默认配置为ZONELIST_ORDER_DEFAULT,参见mm/page_alloc.c?v=4.7, line 4564

1
2
3
4
5
6
//  http://lxr.free-electrons.com/source/mm/page_alloc.c?v=4.7#L4564
/* zonelist order in the kernel.
 * set_zonelist_order() will set this to NODE or ZONE.
 */
static int current_zonelist_order = ZONELIST_ORDER_DEFAULT;
static char zonelist_order_name[3][8] = {"Default", "Node", "Zone"};

而zonelist_order_name方式分别对应了Legacy方式, Node方式和Zone方式. 其zonelist_order_name[current_zonelist_order]就标识了当前系统中所使用的内存域排列方式的名称"Default", "Node", "Zone".

宏 zonelist_order_name宏 排列方式 描述
ZONELIST_ORDER_DEFAULT Default 由系统智能选择Node或Zone方式
ZONELIST_ORDER_NODE Node Node方式 按节点顺序依次排列，先排列本地节点的所有zone，再排列其它节点的所有zone
ZONELIST_ORDER_ZONE Zone Zone方式 按zone类型从高到低依次排列各节点的同相类型zone

3.3 set_zonelist_order设置排列方式

内核就通过通过set_zonelist_order函数设置当前系统的内存域排列方式current_zonelist_order,其定义依据系统的NUMA结构还是UMA结构有很大的不同.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
// http://lxr.free-electrons.com/source/mm/page_alloc.c?v=4.7#L4571
#ifdef CONFIG_NUMA
/* The value user specified ....changed by config */
static int user_zonelist_order = ZONELIST_ORDER_DEFAULT;
/* string for sysctl */
#define NUMA_ZONELIST_ORDER_LEN 16
char numa_zonelist_order[16] = "default";


//  http://lxr.free-electrons.com/source/mm/page_alloc.c#L4571
static void set_zonelist_order(void)
{
    if (user_zonelist_order == ZONELIST_ORDER_DEFAULT)
        current_zonelist_order = default_zonelist_order();
    else
        current_zonelist_order = user_zonelist_order;
}


#else   /* CONFIG_NUMA */

//  http://lxr.free-electrons.com/source/mm/page_alloc.c?v=4.7#L4892
static void set_zonelist_order(void)
{
    current_zonelist_order = ZONELIST_ORDER_ZONE;
}

其设置的基本流程如下

  • 如果系统当前系统是非NUMA结构的,则系统中只有一个结点,配置ZONELIST_ORDER_NODE和ZONELIST_ORDER_ZONE结果相同.那么set_zonelist_order函数被定义为直接配置当前系统的内存域排列方式current_zonelist_order为ZONE方式(与NODE效果相同)

  • 如果系统是NUMA结构, 则设置为系统指定的方式即可

  1. 当前的排列方式为ZONELIST_ORDER_DEFAULT, 即系统默认方式,则current_zonelist_order则由内核交给default_zonelist_order采用一定的算法选择一个最优的分配策略,目前的系统中如果是32位则配置为ZONE方式, 而如果是64位系统则设置为NODE方式

  2. 当前的排列方式不是默认方式,则设置为user_zonelist_order指定的内存域排列方式

3.4 default_zonelist_order函数选择最优的配置

在UMA结构下, 内存域使用NODE和ZONE两个排列方式会产生相同的效果,因此系统不用特殊指定, 直接通过set_zonelist_order函数,将当前系统的内存域排列方式current_zonelist_order配置为为ZONE方式(与NODE效果相同)即可

但是NUMA结构下, 默认情况下(当配置了ZONELIST_ORDER_DEFAULT), 系统需要根据系统自身的环境信息选择一个最优的配置(NODE或者ZONE方式), 这个工作就由default_zonelist_order函数了来完成. 其定义在mm/page_alloc.c?v=4.7, line 4789

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
#if defined(CONFIG_64BIT)
/*
 * Devices that require DMA32/DMA are relatively rare and do not justify a
 * penalty to every machine in case the specialised case applies. Default
 * to Node-ordering on 64-bit NUMA machines
 */
static int default_zonelist_order(void)
{
    return ZONELIST_ORDER_NODE;
}
#else
/*
 * On 32-bit, the Normal zone needs to be preserved for allocations accessible
 * by the kernel. If processes running on node 0 deplete the low memory zone
 * then reclaim will occur more frequency increasing stalls and potentially
 * be easier to OOM if a large percentage of the zone is under writeback or
 * dirty. The problem is significantly worse if CONFIG_HIGHPTE is not set.
 * Hence, default to zone ordering on 32-bit.
 */
static int default_zonelist_order(void)
{
    return ZONELIST_ORDER_ZONE;
}
#endif /* CONFIG_64BIT */

3.5 user_zonelist_order用户指定排列方式

在NUMA结构下, 系统支持用户指定内存域的排列方式,用户以字符串的形式操作numa_zonelist_order(default,node和zone),最终被内核转换为user_zonelist_order, 这个变量被指定为字符串numa_zonelist_order指定的排列方式, 他们定义在mm/page_alloc.c?v4.7, line 4573, 注意只有在NUMA结构中才需要这个配置信息.

1
2
3
4
5
6
7
8
9
10
#ifdef CONFIG_NUMA
/* The value user specified ....changed by config */
static int user_zonelist_order = ZONELIST_ORDER_DEFAULT;
/* string for sysctl */
#define NUMA_ZONELIST_ORDER_LEN 16
char numa_zonelist_order[16] = "default";

#else
/* ......*/
#endif

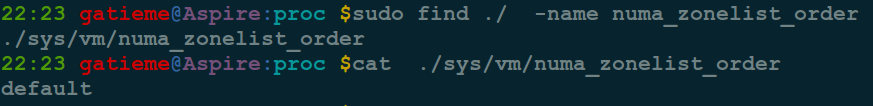

而接受和处理用户配置的工作,自然是交给我们强大的proc文件系统来完成的, 可以通过/proc/sys/vm/numa_zonelist_order动态改变zonelist order的分配方式。

内核通过setup_numa_zonelist_order读取并处理用户写入的配置信息

  • 接收到用户的信息后用__parse_numa_zonelist_order处理接收的参数

  • 如果前面用__parse_numa_zonelist_order处理的信息串成功,则将对用的设置信息写入到字符串numa_zonelist_order中

参见mm/page_alloc.c?v=4.7, line 4578

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
/*
 * interface for configure zonelist ordering.
 * command line option "numa_zonelist_order"
 *      = "[dD]efault   - default, automatic configuration.
 *      = "[nN]ode      - order by node locality, then by zone within node
 *      = "[zZ]one      - order by zone, then by locality within zone
 */

static int __parse_numa_zonelist_order(char *s)
{
    if (*s == 'd' || *s == 'D') {
        user_zonelist_order = ZONELIST_ORDER_DEFAULT;
    } else if (*s == 'n' || *s == 'N') {
        user_zonelist_order = ZONELIST_ORDER_NODE;
    } else if (*s == 'z' || *s == 'Z') {
        user_zonelist_order = ZONELIST_ORDER_ZONE;
    } else {
        pr_warn("Ignoring invalid numa_zonelist_order value:  %s\n", s);
        return -EINVAL;
    }
    return 0;
}

static __init int setup_numa_zonelist_order(char *s)
{
    int ret;

    if (!s)
        return 0;

    ret = __parse_numa_zonelist_order(s);
    if (ret == 0)
        strlcpy(numa_zonelist_order, s, NUMA_ZONELIST_ORDER_LEN);

    return ret;
}
early_param("numa_zonelist_order", setup_numa_zonelist_order);

4 build_all_zonelists完成内存域zonelists的初始化

build_all_zonelists函数在通过set_zonelist_order设置了zonelists中结点的组织顺序后,首先检查了sytem_state标识.如果当前系统处于boot阶段(SYSTEM_BOOTING),就开始通过build_all_zonelists_init函数初始化zonelist

1
2
3
4
5
6
7
8
9
void __ref build_all_zonelists(pg_data_t *pgdat, struct zone *zone)
{
    /*  设置zonelist中节点和内存域的组织形式
     *  current_zonelist_order变量标识了当前系统的内存组织形式
     *  zonelist_order_name以字符串存储了系统中内存组织形式的名称  */
    set_zonelist_order();

    if (system_state == SYSTEM_BOOTING) {
        build_all_zonelists_init();

4.1 system_state系统状态标识

其中system_state变量是一个系统全局定义的用来表示系统当前运行状态的枚举变量, 其定义在include/linux/kernel.h?v=4.7, line 487

1
2
3
4
5
6
7
8
9
/* Values used for system_state */
extern enum system_states
{
    SYSTEM_BOOTING,
    SYSTEM_RUNNING,
    SYSTEM_HALT,
    SYSTEM_POWER_OFF,
    SYSTEM_RESTART,
} system_state;

  • 如果系统system_state是SYSTEM_BOOTING, 则调用build_all_zonelists_init初始化所有的内存结点

  • 否则的话如果定义了冷热页CONFIG_MEMORY_HOTPLUG且参数zone(待初始化的内存管理域zone)不为NULL, 则调用setup_zone_pageset设置冷热页

1
2
3
4
5
6
7
8
9
10
if (system_state == SYSTEM_BOOTING)
{
    build_all_zonelists_init();
}
else
{
#ifdef CONFIG_MEMORY_HOTPLUG
    if (zone)
        setup_zone_pageset(zone);
#endif

如果系统状态system_state为SYSTEM_BOOTING，系统状态只有在start_kernel执行到最后一个函数rest_init后，才会进入SYSTEM_RUNNING

4.2 build_all_zonelists_init函数

build_all_zonelists函数在如果当前系统处于boot阶段(system_state == SYSTEM_BOOTING),就开始通过build_all_zonelists_init函数初始化zonelist

build_all_zonelists_init函数定义在mm/page_alloc.c?v=4.7, line 5013

1
2
3
4
5
6
7
static noinline void __init
build_all_zonelists_init(void)
{
    __build_all_zonelists(NULL);
    mminit_verify_zonelist();
    cpuset_init_current_mems_allowed();
}

build_all_zonelists_init将将所有工作都委托给__build_all_zonelists完成了zonelists的初始化工作,后者里面又对系统中的各个NUMA结点分别调用build_zonelists.

函数__build_all_zonelists定义在mm/page_alloc.c?v=4.7, line 4959

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/* return values int ....just for stop_machine() */
static int __build_all_zonelists(void *data)
{
    int nid;
    int cpu;
    pg_data_t *self = data;

    /*  ......  */

    for_each_online_node(nid) {
        pg_data_t *pgdat = NODE_DATA(nid);

        build_zonelists(pgdat);
    }
    /*  ......  */
}

for_each_online_node遍历了系统中所有的活动结点.

由于UMA系统只有一个结点，build_zonelists只调用了一次,就对所有的内存创建了内存域列表.

NUMA系统调用该函数的次数等同于结点的数目. 每次调用对一个不同结点生成内存域数据

4.3 build_zonelists初始化每个内存结点的zonelists

build_zonelists(pg_data_t *pgdat)完成了节点pgdat上zonelists的初始化工作,它建立了备用层次结构zonelists. 由于UMA和NUMA架构下结点的层次结构有很大的区别,因此内核分别提供了两套不同的接口.

如下所示

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
// http://lxr.free-electrons.com/source/mm/page_alloc.c?v=4.7
#ifdef CONFIG_NUMA

static int __parse_numa_zonelist_order(char *s)

static __init int setup_numa_zonelist_order(char *s)

int numa_zonelist_order_handler(struct ctl_table *table, int write,
             void __user *buffer, size_t *length,

static int find_next_best_node(int node, nodemask_t *used_node_mask)

static void build_zonelists_in_node_order(pg_data_t *pgdat, int node)

static void build_thisnode_zonelists(pg_data_t *pgdat)

static void build_zonelists_in_zone_order(pg_data_t *pgdat, int nr_nodes)

#if defined(CONFIG_64BIT)

static int default_zonelist_order(void)

#else

static int default_zonelist_order(void)

#endif /* CONFIG_64BIT */

static void build_zonelists(pg_data_t *pgdat)

#ifdef CONFIG_HAVE_MEMORYLESS_NODES

int local_memory_node(int node)

#endif

#else   /* CONFIG_NUMA */

static void build_zonelists(pg_data_t *pgdat)

static void set_zonelist_order(void)

#endif  /* CONFIG_NUMA */
函数 NUMA UMA
build_zonelists build_zonelists -=> mm/page_alloc.c?v=4.7, line 4822 build_zonelists -=> mm/page_alloc.c?v=4.7, line 4897

build_zonelists_node -=> mm/page_alloc.c?v=4.7, line 4531

我们以UMA结构下的build_zonelists为例,来讲讲内核是怎么初始化备用内存域层次结构的, UMA结构下的build_zonelists函数定义在mm/page_alloc.c?v=4.7, line 4897, 如下所示

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
static void build_zonelists(pg_data_t *pgdat)
{
    int node, local_node;
    enum zone_type j;
    struct zonelist *zonelist;

    local_node = pgdat->node_id;

    zonelist = &pgdat->node_zonelists[0];
    j = build_zonelists_node(pgdat, zonelist, 0);

    /*
     * Now we build the zonelist so that it contains the zones
     * of all the other nodes.
     * We don't want to pressure a particular node, so when
     * building the zones for node N, we make sure that the
     * zones coming right after the local ones are those from
     * node N+1 (modulo N)
     */
    for (node = local_node + 1; node < MAX_NUMNODES; node++) {
        if (!node_online(node))
            continue;
        j = build_zonelists_node(NODE_DATA(node), zonelist, j);
    }
    for (node = 0; node < local_node; node++) {
        if (!node_online(node))
            continue;
        j = build_zonelists_node(NODE_DATA(node), zonelist, j);
    }

    zonelist->_zonerefs[j].zone = NULL;
    zonelist->_zonerefs[j].zone_idx = 0;
}

node_zonelists的数组元素通过指针操作寻址,这在C语言中是完全合法的惯例。实际工作则委托给build_zonelist_node。在调用时，它首先生成本地结点内分配内存时的备用层次

内核在build_zonelists中按分配代价从昂贵到低廉的次序,迭代了结点中所有的内存域.而在build_zonelists_node中,则按照分配代价从低廉到昂贵的次序,迭代了分配代价不低于当前内存域的内存域(！！！）.

首先我们来看看build_zonelists_node函数,该函数定义在mm/page_alloc.c?v=4.7, line 4531

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/*
 * Builds allocation fallback zone lists.
 *
 * Add all populated zones of a node to the zonelist.
 */
static int build_zonelists_node(pg_data_t *pgdat, struct zonelist *zonelist, int nr_zones)
{
    struct zone *zone;
    enum zone_type zone_type = MAX_NR_ZONES;

    do {
        zone_type--;
        zone = pgdat->node_zones + zone_type;
        if (populated_zone(zone)) {
            zoneref_set_zone(zone,
                &zonelist->_zonerefs[nr_zones++]);
            check_highest_zone(zone_type);
        }
    } while (zone_type);

    return nr_zones;
}

备用列表zonelists的各项是借助于zone_type参数排序的,该参数指定了最优先选择哪个内存域, 该参数的初始值是外层循环的控制变量i.

我们知道其值可能是ZONE_HIGHMEM、ZONE_NORMAL、ZONE_DMA或ZONE_DMA32之一.

nr_zones表示从备用列表中的哪个位置开始填充新项. 由于列表中尚没有项, 因此调用者传递了0.

内核在build_zonelists中按分配代价从昂贵到低廉的次序,迭代了结点中所有的内存域.而在build_zonelists_node中,则按照分配代价从低廉到昂贵的次序,迭代了分配代价不低于当前内存域的内存域.

在build_zonelists_node的每一步中,都对所选的内存域调用populated_zone,确认zone->present_pages大于0,即确认内存域中确实有页存在.倘若如此,则将指向zone实例的指针添加到zonelist->zones中的当前位置. 后备列表的当前位置保存在nr_zones.

在每一步结束时, 都将内存域类型zone_type减1.换句话说,设置为一个更昂贵的内存域类型. 例如,如果开始的内存域是ZONE_HIGHMEM,减1后下一个内存域类型是ZONE_NORMAL.

考虑一个系统, 有内存域ZONE_HIGHMEM、ZONE_NORMAL、ZONE_DMA。在第一次运行build_zonelists_node时, 实际上会执行下列赋值

1
2
3
zonelist->zones[0] = ZONE_HIGHMEM;
zonelist->zones[1] = ZONE_NORMAL;
zonelist->zones[2] = ZONE_DMA;

我们以某个系统为例, 图中示范了一个备用列表在多次循环中不断填充的过程. 系统中共有四个结点

连续填充备用列表:

连续填充备用列表

1
2
3
4
5
其中
A=（NUMA）结点0 0=DMA内存域
B=（NUMA）结点1 1=普通内存域
C=（NUMA）结点2 2=高端内存域
D=（NUMA）结点3

第一步之后, 列表中的分配目标是高端内存,接下来是第二个结点的普通和DMA内存域.

内核接下来必须确立次序,以便将系统中其他结点的内存域按照次序加入到备用列表.

现在我们回到build_zonelists函数,UMA架构下该函数定义在mm/page_alloc.c?v=4.7, line 4897, 如下所示

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
static void build_zonelists(pg_data_t *pgdat)
{
    int node, local_node;
    enum zone_type j;
    struct zonelist *zonelist;

    /*  ......  */

    for (node = local_node + 1; node < MAX_NUMNODES; node++) {
        if (!node_online(node))
            continue;
        j = build_zonelists_node(NODE_DATA(node), zonelist, j);
    }
    for (node = 0; node < local_node; node++) {
        if (!node_online(node))
            continue;
        j = build_zonelists_node(NODE_DATA(node), zonelist, j);
    }

    zonelist->_zonerefs[j].zone = NULL;
    zonelist->_zonerefs[j].zone_idx = 0;
}

第一个循环依次迭代大于当前结点编号的所有结点.在我们的例子中，有4个结点编号副本为0、1、2、3，此时只剩下结点3。新的项通过build_zonelists_node被加到备用列表。此时j的作用就体现出来了。在本地结点的备用目标找到之后，该变量的值是3。该值用作新项的起始位置。如果结点3也由3个内存域组成，备用列表在第二个循环之后的情况如图3-9的第二步所示

第二个for循环接下来对所有编号小于当前结点的结点生成备用列表项。在我们的例子中，这些结点的编号为0和1。如果这些结点也有3个内存域，则循环完毕之后备用列表的情况如下图下半部分所示

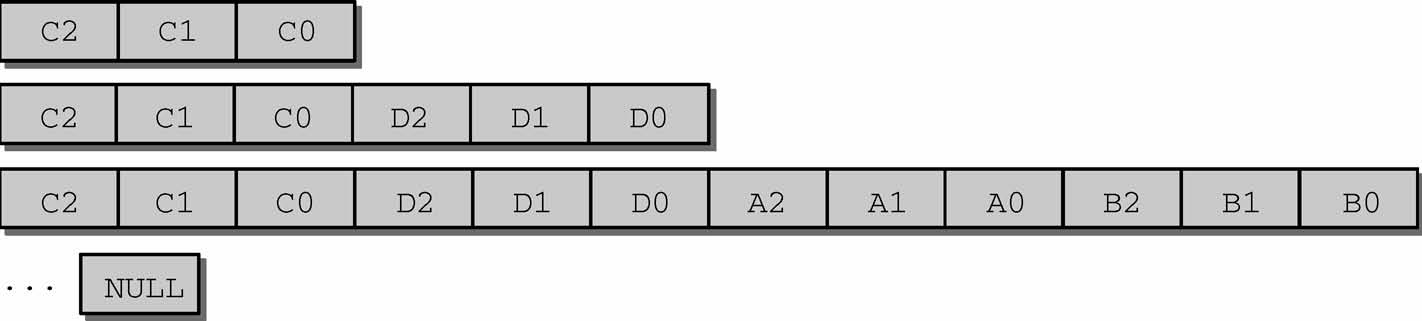

完成的备用列表:

完成的备用列表

备用列表中项的数目一般无法准确知道，因为系统中不同结点的内存域配置可能并不相同。因此列表的最后一项赋值为空指针，显式标记列表结束。

对总数N个结点中的结点m来说，内核生成备用列表时，选择备用结点的顺序总是：m、m+1、m+2、…、N?1、0、1、…、m?1。这确保了不过度使用任何结点。例如，对照情况是：使用一个独立于m、不变的备用列表。

4.4 setup_pageset初始化per_cpu缓存

前面讲解内存管理域zone的时候,提到了per-CPU缓存,即冷热页.在组织每个节点的zonelist的过程中, setup_pageset初始化了per-CPU缓存(冷热页面)

1
2
3
4
5
static void setup_pageset(struct per_cpu_pageset *p, unsigned long batch)
{
    pageset_init(p);
    pageset_set_batch(p, batch);
}

在此之前free_area_init_node初始化内存结点的时候,内核就输出了冷热页的一些信息, 该工作由zone_pcp_init完成,该函数定义在mm/page_alloc.c?v=4.7, line 5029

1
2
3
4
5
6
7
8
9
10
11
12
13
14
static __meminit void zone_pcp_init(struct zone *zone)
{
    /*
     * per cpu subsystem is not up at this point. The following code
     * relies on the ability of the linker to provide the
     * offset of a (static) per cpu variable into the per cpu area.
     */
    zone->pageset = &boot_pageset;

    if (populated_zone(zone))
        printk(KERN_DEBUG "  %s zone: %lu pages, LIFO batch:%u\n",
            zone->name, zone->present_pages,
                     zone_batchsize(zone));
}

5 总结

5.1 start_kernel启动流程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
start_kernel()
    |---->page_address_init()
    |     考虑支持高端内存
    |     业务：初始化page_address_pool链表；
    |          将page_address_maps数组元素按索引降序插入
    |          page_address_pool链表;
    |          初始化page_address_htable数组.
    |
    |---->setup_arch(&command_line);
    |
    |---->setup_per_cpu_areas();
    |     为per-CPU变量分配空间
    |
    |---->build_all_zonelist()
    |     为系统中的zone建立后备zone的列表.
    |     所有zone的后备列表都在
    |     pglist_data->node_zonelists[0]中;
    |
    |     期间也对per-CPU变量boot_pageset做了初始化.
    |
    |---->page_alloc_init()
         |---->hotcpu_notifier(page_alloc_cpu_notifier, 0);
         |     不考虑热插拔CPU
         |
    |---->pidhash_init()
    |     详见下文.
    |     根据低端内存页数和散列度，分配hash空间，并赋予pid_hash
    |
    |---->vfs_caches_init_early()
          |---->dcache_init_early()
          |     dentry_hashtable空间，d_hash_shift, h_hash_mask赋值；
          |     同pidhash_init();
          |     区别:
          |         散列度变化了（13 - PAGE_SHIFT）;
          |         传入alloc_large_system_hash的最后参数值为0;
          |
          |---->inode_init_early()
          |     inode_hashtable空间，i_hash_shift, i_hash_mask赋值；
          |     同pidhash_init();
          |     区别:
          |         散列度变化了（14 - PAGE_SHIFT）;
          |         传入alloc_large_system_hash的最后参数值为0;
          |

5.2 pidhash_init配置高端内存

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
void pidhash_init(void)
    |---->pid_hash = alloc_large_system_hash("PID", sizeof(*pid_hash),
    |         0, 18, HASH_EARLY|HASH_SMALL, &pidhash_shift, NULL, 4096);
    |     根据nr_kernel_pages(低端内存的页数)，分配哈希数组，以及各个哈希
    |     数组元素下的哈希链表的空间，原理如下：
    |     number = nr_kernel_pages;
    |     number >= (18 - PAGE_SHIFT) 根据散列度获得数组元素个数
    |     number = roundup_pow_of_two(number);
    |     pidhash_shift = max{x | 2**x <= number}
    |     size = number * sizeof(*pid_hash);
    |     使用位图分配器分配size空间，将返回值付给pid_hash;
    |
    |---->pidhash_size = 1 << pidhash_shift;
    |
    |---->for(i = 0; i < pidhash_size; i++)
    |         INIT_HLIST_HEAD(&pid_hash[i]);
